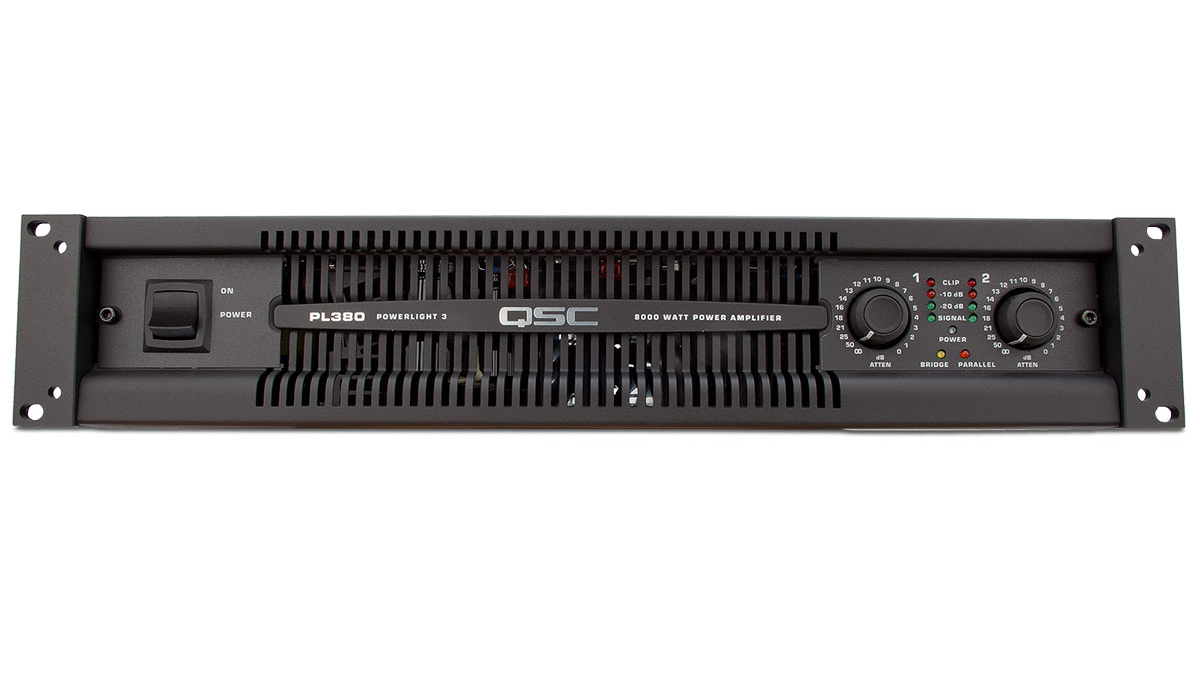

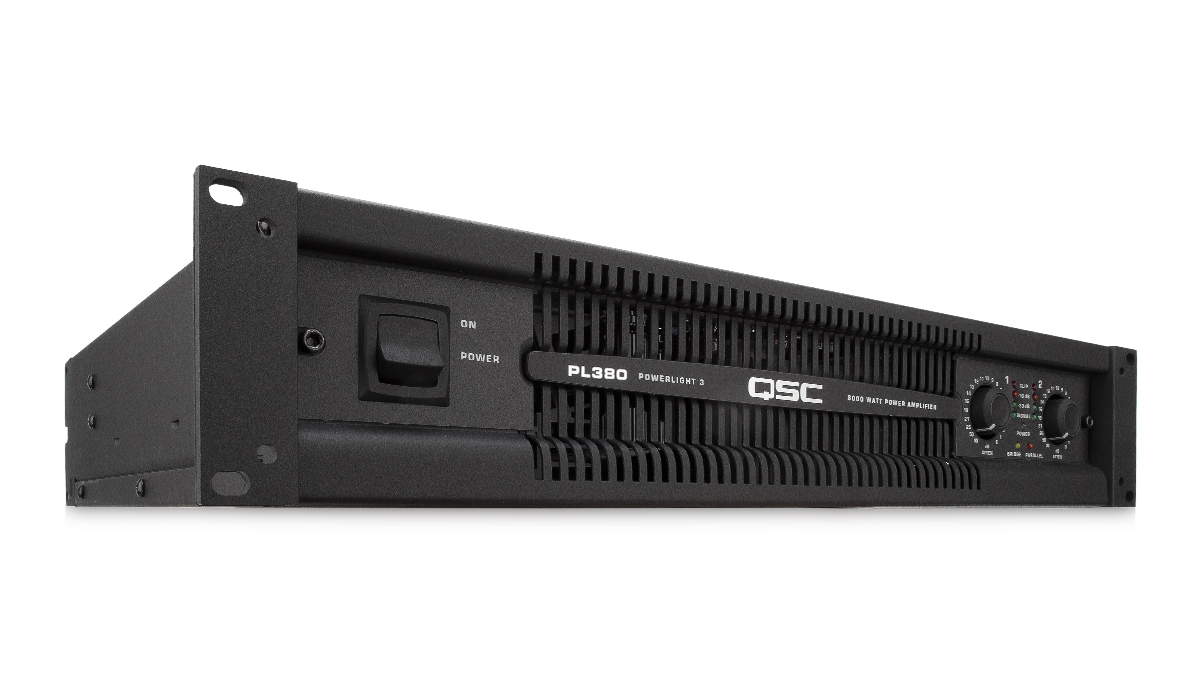

A série PowerLight 3 é composta pelo nosso amplificador de potência “Ultimate Analog”, projetado para as aplicações mais exigentes de reforço de som ao vivo e concertos. O PL380 apresenta a inovadora tecnologia de fonte de alimentação PowerLight™, reduzindo drasticamente o peso, eliminando o zumbido da rede elétrica CA e melhorando a qualidade do áudio. Controle remoto e monitoramento abrangentes também podem ser alcançados através da plataforma em rede QSYS.
A Classe D oferece um desempenho eficiente em cargas de energia extremas
O seletor de sensibilidade de entrada de três posições garante a correspondência de ganho com racks de amplificadores e sistemas de energia existentes
Limitadores que podem ser anulados pelo usuário e filtros de baixa frequência selecionáveis (30 Hz, 50 Hz, Bypass)
A conexão DataPort suporta controle e monitoramento de amplificador externo via QSYS
Conectores de entrada XLR e Block e conectores de saída Neutrik speakON®
Proteção interna abrangente protege amplificadores – sem comprometer o sinal do programa
Fonte de alimentação PowerLight para maior eficiência e melhor desempenho de áudio
Passagem de ar de fluxo e dissipadores de calor de alumínio sólido para o resfriamento
Suporta controle e monitoramento remoto de rede via QSYS
Controles de ganho retidos com passos de 1 dB para calibração precisa
Botões removíveis com placa de segurança
Limitadores de clipe que podem ser anulados pelo usuário e filtro de baixa frequência selecionável por canal (3 Hz, 30 Hz ou 50 Hz)
POTÊNCIA DE SAÍDA POR CANAL, MODO ESTERO, ambos os canais acionados
8Ω EIA 1 kHz 1% THD
1500 W
4Ω EIA 1 kHz 1% THD
2500 W
2Ω EIA 1 kHz 1% THD
4000 W*
POTÊNCIA DE SAÍDA, MODO PONTE MONO
8Ω EIA 1 kHz 1% THD
5000 W
4Ω EIA 1 kHz 1% THD
8000 W*
Distorção Típica: (20 Hz–3 kHz, 3 dB abaixo do clipe, ou 20 Hz–5 kHz, 10 dB abaixo do clipe, ou 20 Hz–20 kHz, 20 dB abaixo do clipe) 8 ohms 4 ohms 2 ohms
0.01-0.03% 0.03-0.06% 0.1%
Distorção Máxima: (20 Hz–20 kHz, 1 dB abaixo da potência nominal) 4 a 8 ohms
0.2%
Resposta de frequência (8 ohms):
20 Hz–20 kHz, ±0.2 dB
Ruído (20 Hz–20 kHz, ganho de 32 dB):
-104 dB
Headroom dinâmico (4 ohms):
2 dB
Fator de amortecimento (8 ohms):
200
Circuito de saída:
Classe D
Sensibilidade de entrada: Configuração de 26 dB Configuração de 32 dB
5.27V 2.67V
Ganho máximo: (configuração de 1,2 V)
39.1 dB
Nível máximo de entrada: Configuração de 1,2V Configuração de 32 dBu Configuração de 26 dBu
10 V (+22 dBu) 22 V (+29 dBu) 25 V (+30 dBu)
Requisitos de alimentação CA ** 120V 50/60Hz 230 V 50Hz
18 A 11 A
Conjunto de cabos: 120V 50/60Hz 230 V 50Hz
NEMA L5-30P CEE 7/7 16A
Conector de alimentação do chassi Todas as tensões:
32A PowerCon
Impedância de entrada:
10 kΩ balanceado ou não balanceado
Resfriamento:
Ventilador de velocidade variável, fluxo de ar traseiro para frontal

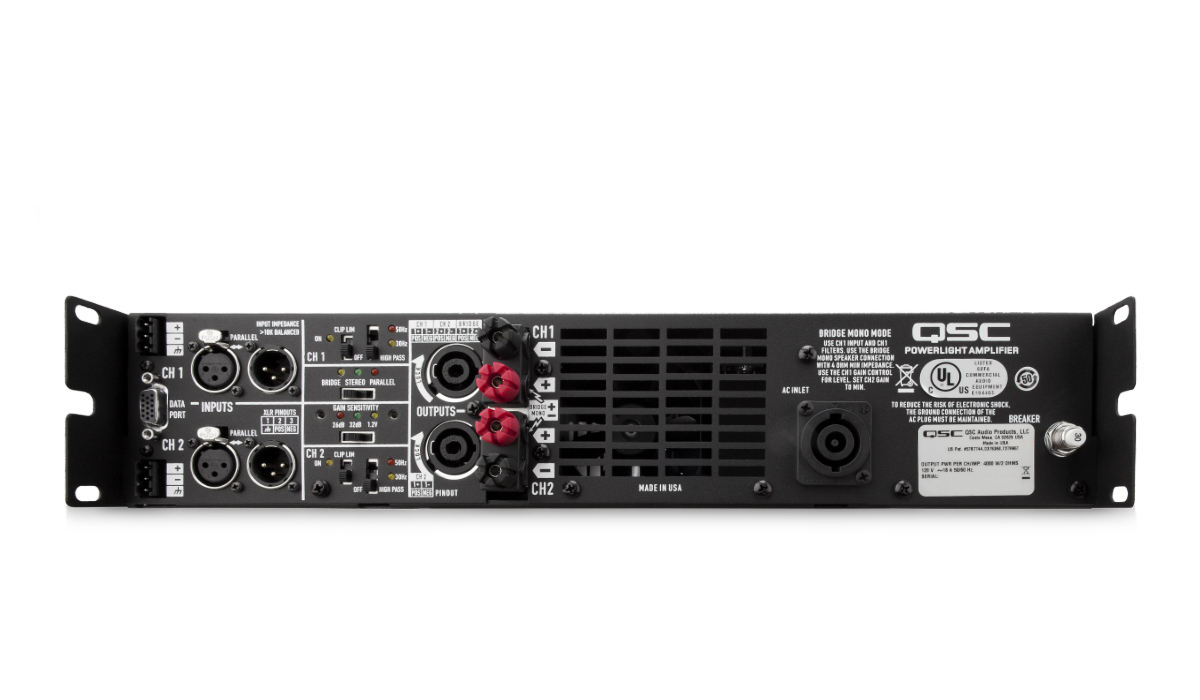

Conectores (cada canal):
Entrada: XLR macho, XLR fêmea e blocos terminais removíveis de 3 pinos (1 de cada por canal) Saída: Neutrik Speakon® (ch 1 conectado a ambos os canais) e postes de ligação de 5 vias DataPort: HD-15, sinal de entrada em paralelo com conectores de entrada XLR
Modo de entrada: Bridge (amarelo), estéreo (verde) ou paralelo (laranja) Ganho/Sensibilidade: 26 dB (laranja), 32 dB (verde) ou 1,2 V (amarelo) High Pass (cada canal): 3 Hz (Desligado), 30 Hz (Amarelo) ou 50 Hz (Laranja) Limitador de clipe (cada canal): desligado, ligado (amarelo)
Amplificador e proteção de carga:
Curto-circuito, circuito aberto, térmico, proteção de RF. Muting liga/desliga, desligamento por falha CC, limitação de inrush ativa
